Система автоматического контроля (САК) «ЭКО-СВ»

САК «ЭКО-СВ» обеспечивает:

• функции автоматического измерения и контроля физико-химических показателей воздушной и водной среды;
• обработки и передачи полученной информации в программно-техническое обеспечение учета объектов, оказывающих негативное воздействие на окружающую среду (ПТОУОНВОС) Федеральной службы по надзору в сфере природопользования Росприроднадзор.

САК «ЭКО-СВ» завершила опытную эксплуатацию:

• в июне 2024 САК «ЭКО-СВ» успешно завершила опытную эксплуатацию на очистных сооружениях (ОС) АО «Ярославльводоканал»;
• продолжительность опытной эксплуатации составила пол года;
• после завершения реконструкции каналов сброса очищенных сточных вод на ОС промышленная эксплуатация ЭКО-СВ будет производиться в блочном исполнении;
• САК «ЭКО-СВ» успешно прошла сертификацию ТР ТС.
• всё измерительное оборудование САК «ЭКО-СВ» имеет Свидетельство об утверждении типа средства измерений;

• Федеральный закон № 7-ФЗ от 10.01.2002 «Об охране окружающей среды»;
• Федеральный закон № 219-ФЗ от 21.07.2014 «О внесении изменений в Федеральный закон «Об охране окружающей среды»;
• Федеральный закон № 252-ФЗ от 29.07.2019 «О внесении изменений в Федеральный закон «Об охране окружающей среды»;
• Федеральный закон № 102-ФЗ «Об обеспечении единства измерений»;
• Постановление Правительства РФ № 262 от 13.03.2019 «Об утверждении Правил создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;
• Постановление Правительства РФ № 263 от 13.03.2019 «О требованиях к автоматическим средствам измерения и учета показателей выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, к техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;
• Распоряжения Правительства РФ от 13.03.2019 года № 428-р «Об утверждении видов технических устройств, оборудования или их совокупности (установок) на объектах I категории, стационарные источники выбросов загрязняющих веществ, которых подлежат оснащению автоматическими средствами измерения и учета показателей выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, а также техническими средствами фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;
• ГОСТ Р 59514-2021 «Качество воды. Системы автоматического контроля загрязняющих веществ»;
• ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств»;

Шкаф сбора и обработки данных

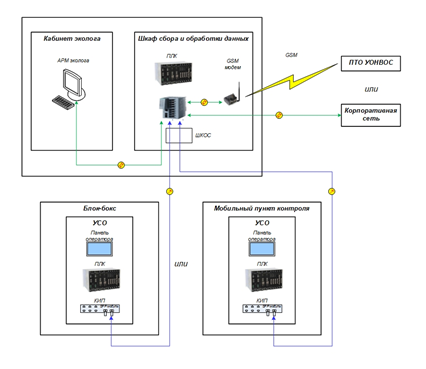

Шкаф сбора и обработки данных посредством программируемого логического контроллера (ПЛК) осуществляет сбор информации с устройства связи с объектом (УСО) и передачу на АРМ Эколога или вышестоящую АСУ ТП измеряемых, расчетных и технологических параметров.

Шкаф сбора и обработки данных формирует массив показателей САКСЗВ и обеспечивает представление его по запросу в программно-техническое обеспечение учета объектов, оказывающих негативное влияние на окружающую среду (ПТО УОНВОС) Федеральной службы Росприроднадзор.

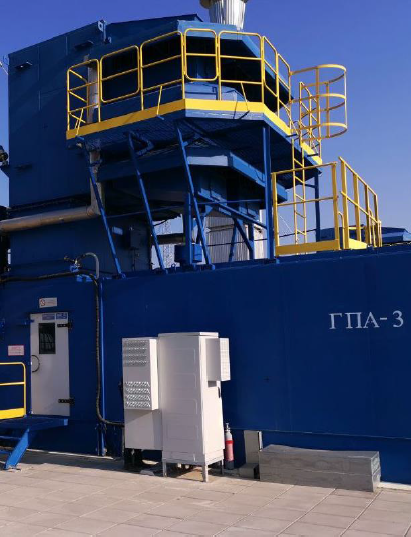

Устройство связи с объектом

Устройство связи с объектом осуществляют локальный сбор информации с датчиков и передачу в шкаф сбора и обработки данных значений измеряемых технологических параметров.

Оборудование УСО размещается внутри термошкафов.

Термошкафы служат для обеспечения бесперебойно работы оборудования УСО в условиях окружающей среды от — 40 до +40 С.

Термошкафы оснащены системой бесперебойного электропитания.
Для передачи информации из УСО в шкаф сбора и обработки данных применяются оптико-волоконные линии связи топологии кольцо. Передача данных обеспечивается с использованием интерфейса RS-485 по протоколу Modbus RTU или по физическим линиям.

Шкаф подготовки и проведения измерений

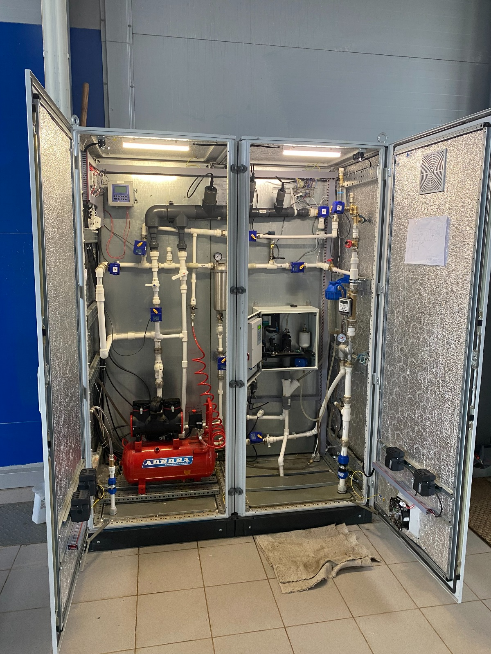

Внутри Шкафа подготовки и проведения измерений размещается измерительное, трубопроводное и запорное оборудование для подачи проб сточной воды в аналитические станции согласно гидравлической схеме измерений.

Очистка гидравлической системы осуществляется в автоматическом режиме посредством алгоритмов промывок и продувок.

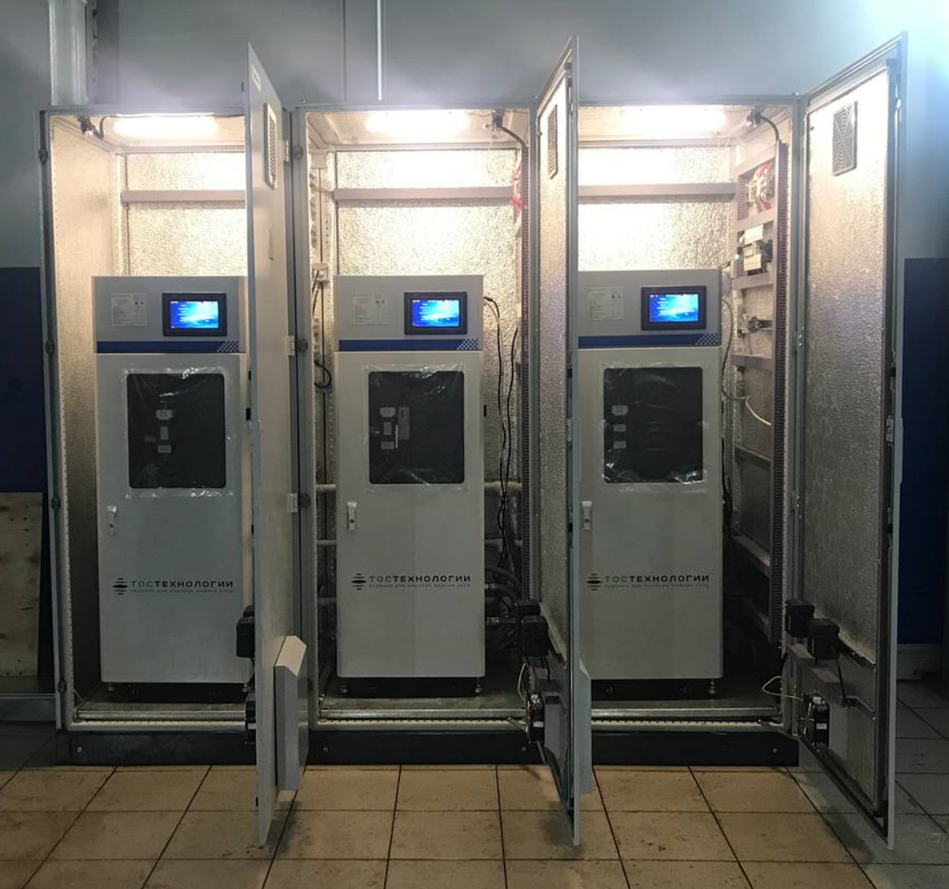

Аналитические станции

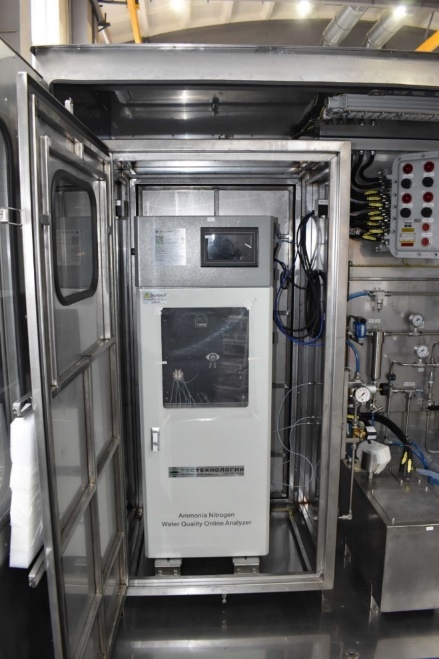

Аналитические станции предназначены для проведения анализа проб воды реагентным способом в автоматическом режиме и определения концентраций нитратов NO3, фосфатов PO4, аммония NH4.

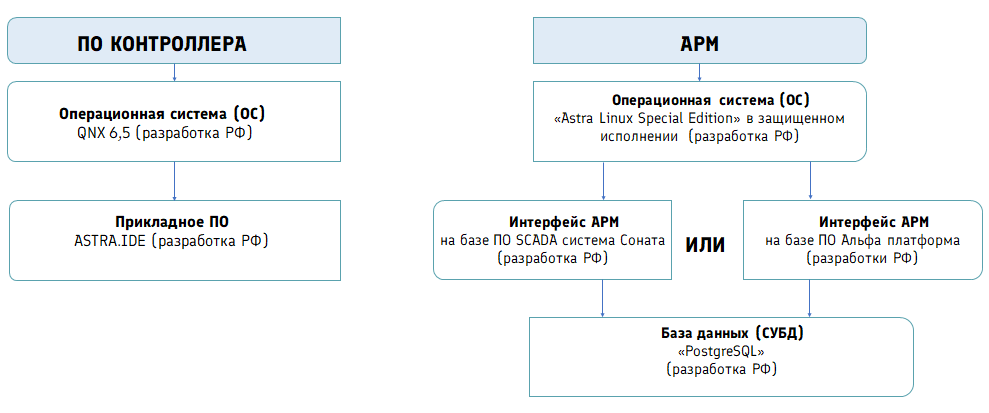

АРМ Эколога

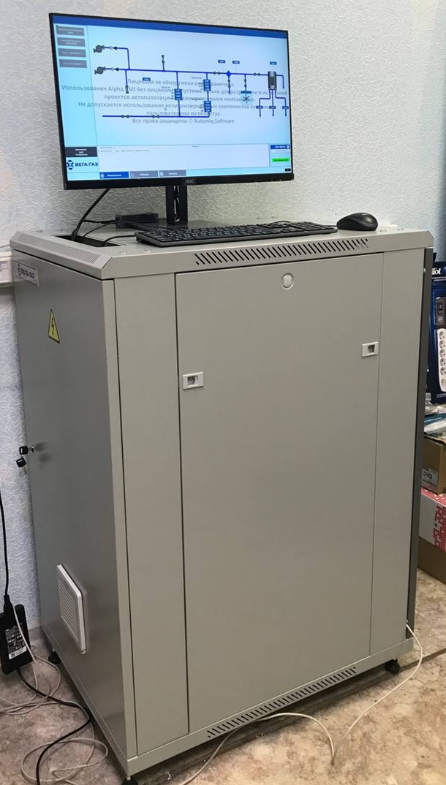

АРМ Эколога обеспечивает представление на экране мнемосхемы Системы с отображением измеряемых и переданных в ПТО УОНВОС параметров, статусы элементов гидравлической системы.

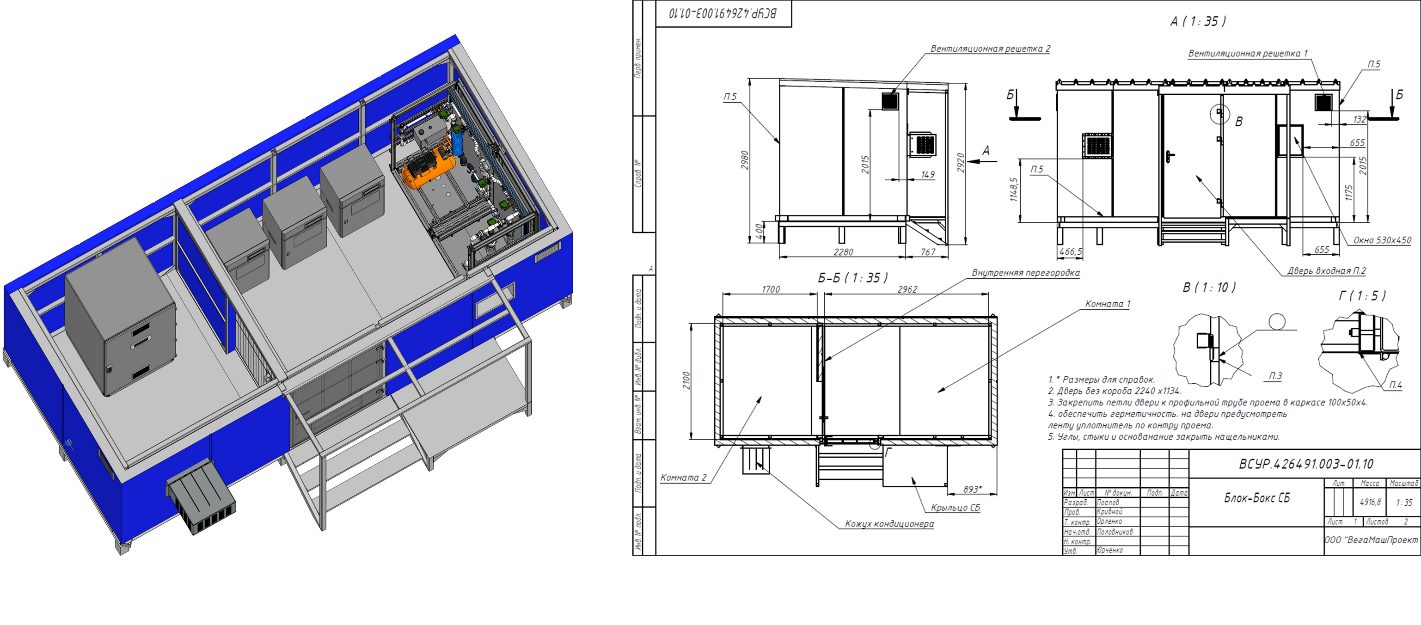

в контейнере приборном (блок-боксе) в том числе на колёсной базе

в отапливаемом помещении

Условия эксплуатации ЭКО-СВ:

• внешняя среда — воздух с концентрацией примесей не выше общепромышленных ПДК;
• рабочая температура + 5 …+ 50  °С;
• влажность при температуре 35 °С и более низких температурах, без конденсации влаги, (группа исполнения В4 по ГОСТ Р 52931-2008) 80 %;
• условия охлаждения- естественная конвекция;
• устойчивость к воздействию атмосферного давления   группа Р1 по ГОСТ Р 52931-2008;
• устойчивость к воздействию радиочастотных электромагнитных полей степени жесткости 3 по ГОСТ Р 51317.4.3-2006 или требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

 Показатели надежности ЭКО-СВ

• срок службы – не менее 10 лет с учетом периодической замены элементов, имеющих меньший срок службы;
• гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию или 36 месяцев со дня отгрузки;
• средняя наработка на отказ компонентов и функций- не менее 20000 часов;
• режим работы — продолжительный.
