САУ ГРС «РИУС-ГРС»

Описание

Система автоматического управления газораспределительной станцией (САУ ГРС) «РИУС-ГРС» предназначена для контроля технологического процесса ГРС подачи потребителям товарного газа в заданном объеме с определенным давлением и необходимой степенью одоризации.

САУ ГРС «РИУС-ГРС» интегрируется в эксплуатируемую на объекте ЕСГ систему линейной телемеханики.

Основные реализуемые функции

непрерывное измерение параметров технологического процесса;
контроль технологического оборудования, сигнализации его состояния и отклонений от установленных режимов работы;
регулирование параметров технологического процесса;
защита технологического оборудования;
регистрация значений параметров технологического процесса;
протоколирование параметров аварийных ситуаций и действий оператора;
непрерывное предоставление информации оперативному персоналу о ходе технологического процесса;
выполнение расчётных задач;
передача данных на верхний уровень;
архивирование данных;
формирование отчётов, протоколов;
самодиагностика.

Преимущества АСУ ТП КЦ

прошла приемочные испытания и рекомендована к применению на объектах ПАО «Газпром»;
изготавливается с использованием отечественных комплектующих;
богатый опыт внедрения на технологических объектах ПАО «Газпром»;
высокая эксплуатационная надежность;
развитый человеко-машинный интерфейс;
удобство эксплуатации;
полная заводская готовность.

Состав

Неотъемлемые составные части:

шкаф управления (ШУ);
шкаф бесперебойного питания (ШБП);
АРМ оператора ГРС (АРМ).

Согласно проекту и в соответствии с параметрами технологического объекта автоматизации в состав могут входить:

удаленный пост контроля и сигнализации ГРС;
комплект для доработки.

Шкаф управления (ШУ)*

ШУ является основной составной частью САУ ГРС «РИУС-ГРС» и обеспечивает выполнение функций контроля, управления, регулирования, противоаварийной защиты, информационных и вспомогательных функций.

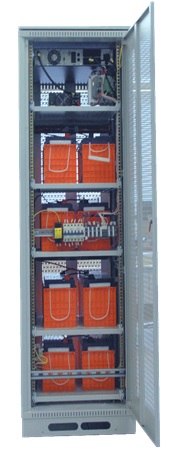

Шкаф бесперебойного питания (ШБП)*

ШБП предназначен для размещения системы бесперебойного питания САУ ГРС, кранов, системы контроля загазованности и аварийной вентиляции.

* Все компоненты, входящие в состав изделия, размещаются в шкафу, габаритные размеры (ШхВхГ, мм) выбираются из ряда: 800х200х500; 800х2000х600; 800х2000х800; 1000х2000х800; 1200х2000х800.

АРМ оператора ГРС (АРМ)

АРМ предназначен для предоставления информации оператору о ходе технологического процесса и работе оборудования.

Удаленный пост контроля и сигнализации (УПКС)

УПКС обеспечивает предоставление на мнемосхемах видеокадров информации оператору о ходе технологического процесса и работе оборудования.

Характеристики

Гарантийный срок:

Гарантийный срок эксплуатации САУ ГРС 24 месяца с момента ввода в эксплуатацию (с момента подписания акта), но не более 36 месяцев с момента изготовления.

Срок службы:

Полный средний срок службы системы 15 лет при условии своевременного проведения технического обслуживания.
Показатели надежности (даны без учета характеристик датчиков и исполнительных механизмов)

Показатели безотказности выполнения основных функций:

средняя наработка на отказ по функции управления или регулирования не менее 50 000 часов;
средняя наработка на отказ по информационной функции не менее 50 000 часов;
средняя наработка на отказ типа "несрабатывание защиты" не менее 120 000 часов;
средняя наработка на отказ типа "ложное срабатывание защиты" не менее 50 000 часов;
коэффициент готовности не менее 0,99.

Электропитание шкафа управления осуществляется по особой группе первой категории электроснабжения, которое обеспечивается шкафом бесперебойного питания, входящего в состав САУ ГРС:

основное питание источник электроснабжения переменного тока 220 (+10 %; -15 %) В с частотой 50±1 Гц;
резервное питание источник электроснабжения постоянного тока 220 (+10 %; -15 %) В или 110 (+10 %; -15 %) В (цеховые аккумуляторные батареи).

Питание:

При работе питание осуществляется от основного источника питания. В случае пропадания основного питания происходит безударное переключение на резервную сеть. Переключение обратно при восстановлении основной сети осуществляется без потери работоспособности и выдачи ложных сигналов. Переключение с основного питания на резервное сопровождается выдачей предупредительной сигнализации.
Изоляция электрических цепей относительно корпуса, в соответствии с ГОСТ Р 52931-2008, выдерживает при температуре плюс 20 (+5;-5)оС и относительной влажности до 80%, в течение одной минуты действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65Гц:
для цепей 220В 1,5кВ;
для цепей 24В 0,5кВ.
Электрическое сопротивление изоляции между электрическими цепями изделий САУ ГПА и корпусом, а также между электрически несоединенными цепями не менее 20 МОм при температуре воздуха не более плюс 20 (+5;-5) оС и относительной влажности не более 80 %.

Модули ввода обеспечивают прием от первичных датчиков технологического оборудования сигналов следующих типов:

по току: 0 - 5 мА; 0 - 20 мА; 4 - 20 мА;
по напряжению: 0 - 10 В; от -10 до 10 В; от 0 до -5 В; 0 - 100 В; 0 - 100 мВ; 0 - 75 мВ; 0,8 - 3,2 В;;
от термопреобразователей сопротивления: 50П; 100П; 50М; 100М;
дискретных сигналов типа: «сухой контакт»;
импульсных счетных сигналов.

Модули вывода обеспечивают выдачу сигналов следующих типов:

дискретных «сухой контакт»;
дискретных постоянного тока 1 А напряжением 24 В;
дискретных для управления силовыми цепями через встроенные в САУ ГРС реле постоянного тока 5 А и напряжением 24 В переменного тока 2 А напряжением 220 В частотой 60 Гц;
импульсных меандр 100 кГц
аналоговых 4-20 (0-20) мА.
