Локальные системы управления печами (ЛСАУ)

Назначение

ЛСАУ предназначены для автоматизированного управления печами нагрева теплоносителя и печами нагрева газа регенерации на технологических объектах добычи нефти и интеграции в вышестоящую систему автоматизации объекта.

Печи нагрева теплоносителя предназначены для нагрева теплоносителя и даль-нейшего его направления в испаритель колонны абсорбации. Печи нагрева регенерации предназначены для нагрева обессеренного газа с целью регенерации адсорбента в адсорберах.

Реализуемые функции

В состав ЛСАУ входит распределённая система управления (РСУ) и система противоаварийной защиты (ПАЗ).

РСУ обеспечивает:

централизованный контроль состояния процесса;
сигнализацию отклонения параметров от нормы;
регулирование параметров процесса по стандартным законам. В каждом контуре предусмотрена возможность ручного дистанционного управления с пульта оператора. При этом обеспечивается безударный переход с режима ручного управления на автоматическое регулирование и наоборот, безударный переход на дублирующие схемы регулирования;
управление отдельными узлами процесса по специальным алгоритмам;
ручное и дистанционное управление процессом;
приведение сигналов к формату, приемлемому для анализа (приведение кода АЦП к физической величине, приведение к заданной размерности, разъединение битовых кодов, перекодировка, дешифрация);
сигнализацию срабатывания сигналов системы ПАЗ;
визуализацию технологических параметров в различных экранных формах на станциях оператора;
формирование журнала аварийных сообщений;
формирование отчётных документов о производственной деятельности. РСУ обеспечивают автоматическое составление отчётов по заданной форме на основании собранной информации и вывод их на печать. Печать режимных листов оператора-технолога производится автоматически в указанное время и по требованию с одновременным сохранением в архив;
архивация и хранение информации в течение 1 года;
расчёт вычисляемых показателей (например: внесение корректировок при измерении параметров и пр.);
расчёт средних и интегральных значений параметров;
регистрацию и формирование отчётов по наработке динамического электрооборудования (насосы, компрессоры и т. п.);
ручной ввод данных для последующей обработки;
аппаратные средства РСУ обеспечивают возможность подключения внешних полевых вычислителей по интерфейсу R-S485 по протоколам Modbus RTU или Modbus TCP/IP;
вывод на печать выбранных документов (отчёты, рапорты, тренды) в формате PDF;
передачу данных в заводскую сеть, массивов данных по протоколу OPC.

ПАЗ обеспечивает:

защиту технологического оборудования и персонала в аварийных ситуациях путём перевода технологического процесса в безопасное состояние;
выдачу сигналов в РСУ, согласно алгоритмам проектной документации;
формирование журнала отчётности по аварийным сообщениям и срабатыванию блокировок (определение первопричины срабатывания блокировки);
определение последовательности срабатывания защиты и блокировки;
регистрацию при печати и в журнале аварийных сообщений состояния процесса;
перевод систем ПАЗ после срабатывания в исходное состояние с операторской станции.

Преимущества

Российское происхождение системы подтверждено включением в реестры Минпромторга России;
Высокий уровень обеспечения информационной безопасности технологического объекта;
Высокая эксплуатационная надёжность;
Возможность выполнения полного комплекса работ: от проектирования до ввода в промышленную эксплуатацию, а также техническое сопровождение и подготовка эксплуатационного персонала.

Применение

ЛСАУ изготавливается в двух основных исполнениях:

на базе ПЛК Regul серий R500, R500S и R050 производства ООО «Реглаб»;
на базе SCADA «Альфа платформа» производства АО «Атомик Софт».

ЛСУ имеют следующую двухуровневую структуру::

нулевой уровень — уровень оборудования КИПиА и исполнительных механизмов (в поставку не входят);
первый уровень. Уровень автоматического контроля и регулирования, защиты и блокировки на базе микропроцессорных контроллеров для обработки аналоговой и дискрет-ной информации о ходе технологического процесса.

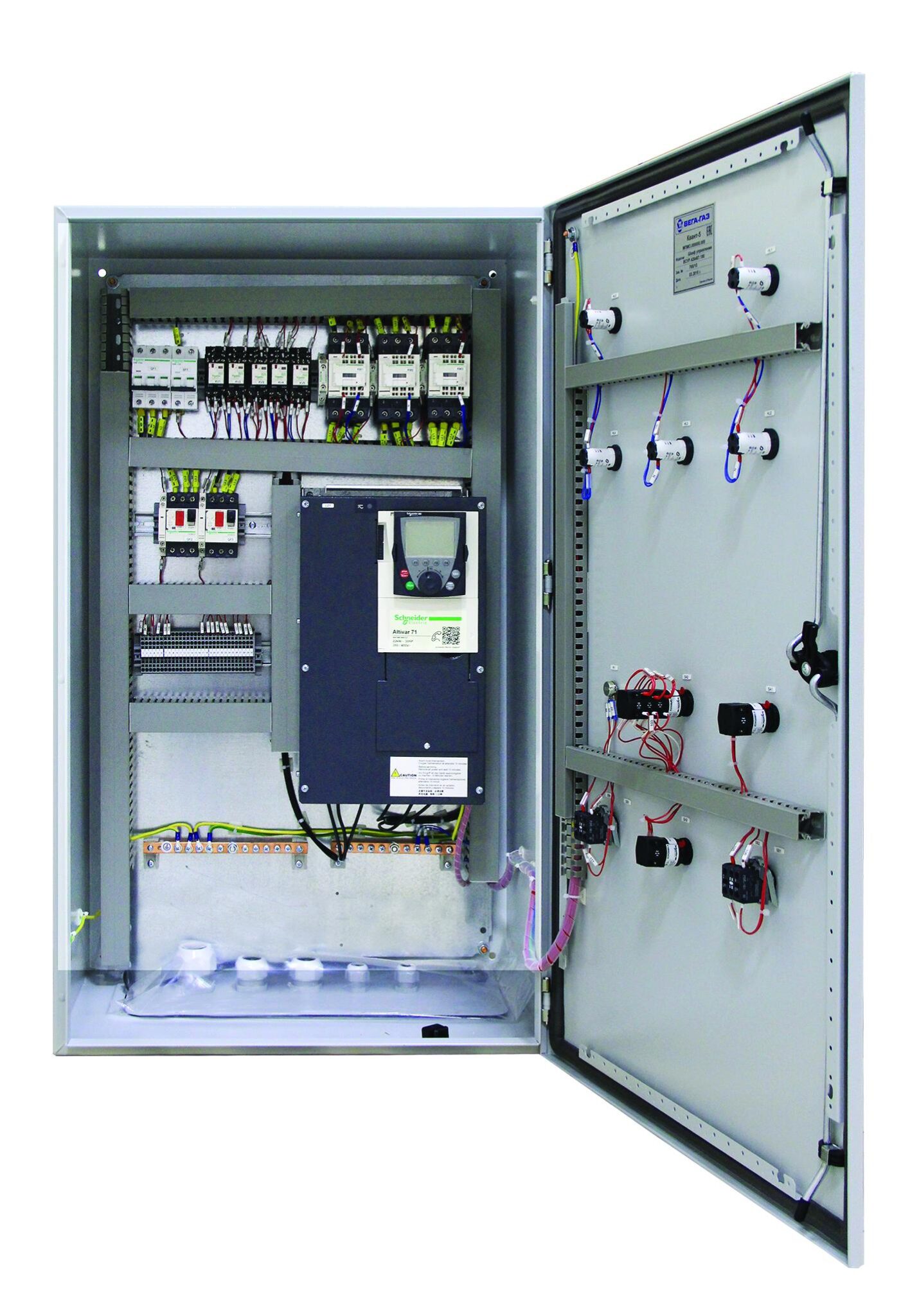

Сетевая организация шкафов РСУ и ПАЗ обеспечивает связь с АСУ ТП с вышестоящей АСУ ТП по стандартным интерфейсам и протоколам в соответствии с проектом. Для обеспечения минимальной вероятности отказов предусмотрено резервирование ответственных элементов и сетей ЛСУ.

Интерфейсные линии связи резервированы, причём при выходе из строя одной из линий, не нарушается работа ЛСАУ.

Состав и конструктивное исполнение ЛСАУ определяется на этапе проектирования по согласованию с Заказчиком.
