Комплекты материальной части (КМЧ) САУ ГПА
Описание
Комплект материальной части (КМЧ) предназначен для использования при выполнении капитального ремонта выработавших свой ресурс САУ ГПА, находящихся в эксплуатации на объектах ПАО «Газпром».
КМЧ применяется для проведения капитального ремонта САУ ГПА с целью восстановления проектных характеристик ресурса и надежности, при сохранении функциональных возможностей САУ ГПА.
Комплект базируется на использовании апробированных ПТС, обеспечивающих требуемые показатели надежности, безопасности, быстродействия, защиты от несанкционированного доступа и воздействия.
При ремонте САУ ГПА производится замена вышедших из строя (имеющих существенный износ) функциональных блоков на аналогичные, выполненные из отечественных материалов и комплектующих, на базе технических решений САУ ГПА «КВАНТ-Р», установленных в зонах, соответствующих типу защиты от проникновения пыли, воды, твердых предметов, взрывозащиты, устойчивости к воздействию внешних климатических факторов, вне зависимости от региона и условий размещения оборудования.
- ПТС применяемые в составе КМЧ прошли полный комплекс испытаний в составе системы автоматического управления ГПА;
- рекомендованы к применению на объектах ПАО «Газпром»;
- имеются соответствующие сертификаты и разрешения.
Преимущества КМЧ и проблемы, решаемые за счет применения КМЧ:
- обеспечение необходимого уровня надежности эксплуатируемых САУ, повышение качества управления режимами работы технологического оборудования, за счёт использования современных ПТС и технических решений;
- полное или близкое к полному восстановление ресурса эксплуатируемых СА технологического оборудования;
- на КМЧ, входящих в состав отремонтированных систем, предоставляются гарантии и определяются сроки их эксплуатации;
- соответственно у отремонтированных с использованием КМЧ систем продлевается срок службы;
- снижение количества отказов по вине САУ;
- сокращение количества предписаний, получаемых от государственных и надзорных органов;
- изготавливается с использованием отечественных комплектующих;
- обширный опыт внедрения на технологических объектах ПАО «Газпром»;
- высокая эксплуатационная надежность;
- развитый человеко-машинный интерфейс;
- удобство эксплуатации;
- полная заводская готовность
Состав КМЧ
- ремонтный комплект блока управления (РК_БУ);
- ремонтный комплект АРМ (РК_АРМ);
- при потребности эксплуатирующей организации: комплект для доработки технологического оборудования.
РК_БУ включает в себя:
- программируемый логический контроллер (ПЛК);
- схему резервированного электропитания;
- блок экстренного аварийного останова (БЭАО);
- сетевое оборудования для цифровых линий связи;
- модули первичных преобразователей аналоговых входных сигналов;
- модули обработки дискретных входных сигналов;
- модули формирования выходных аналоговых и дискретных сигналов.
РК_АРМ включает в себя:

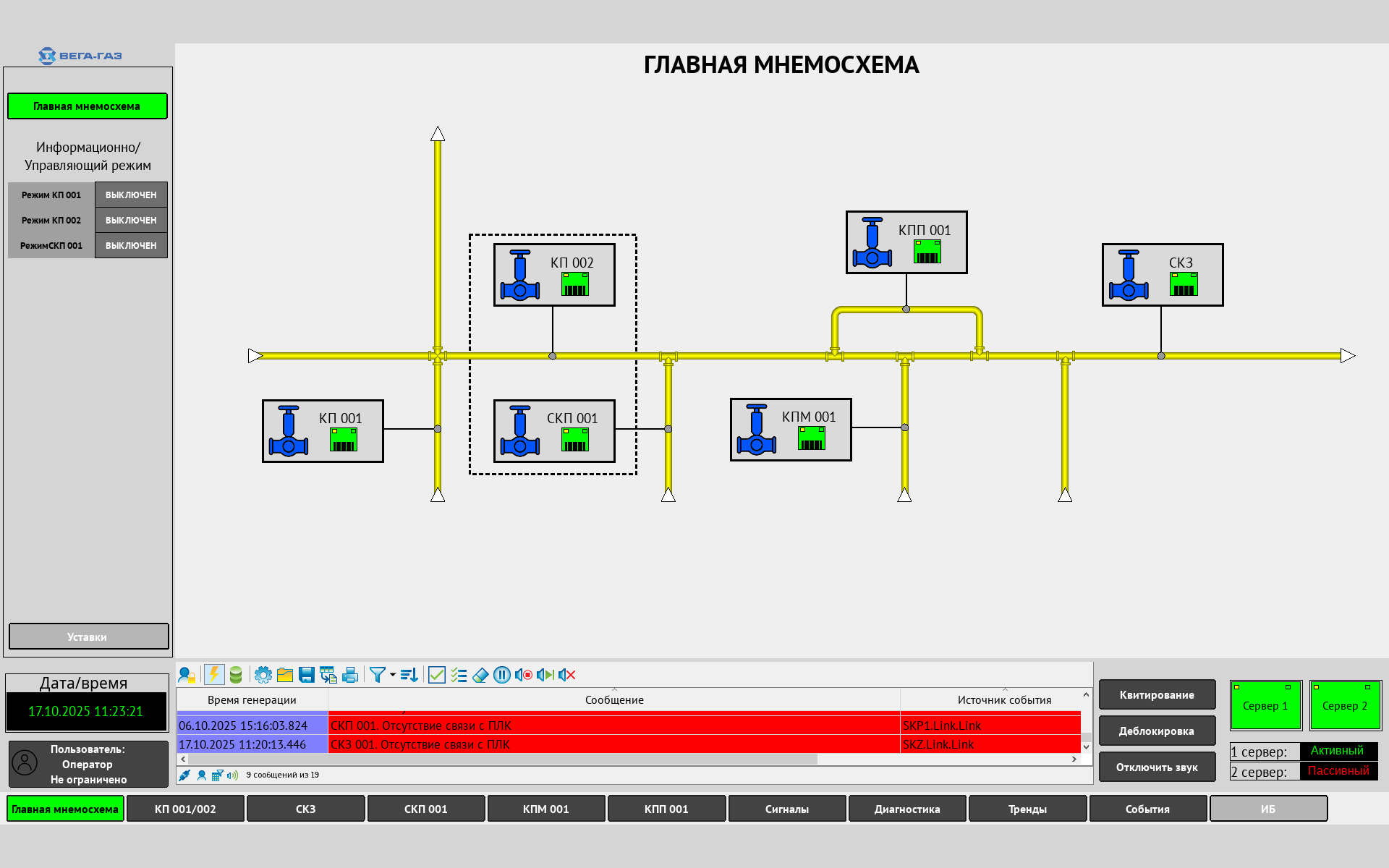

- автоматизированное рабочее место (АРМ ГПА);
Является основным рабочим местом оперативного персонала
и предназначено для хранения и отображения текущей и
ретроспективной информации о техническом состоянии
ГПА и ввода оперативным персоналом команд управления. - резервную панель контроля и управления ГПА (РПКУ ГПА);
Обеспечивает управление работой ГПА, осуществляет нормальный
и аварийный останов при неисправностях в линиях связи с АРМ ГПА.
На РПКУ ГПА отображаются, в текстовом и цифровом виде, важнейшие
параметры ГПА, а также располагаются физические
кнопки: «Нормальный останов», «Аварийный останов», «Экстренный аварийный останов». - комплект сетевого оборудования для связи с блоком упра
Перечень возможных к премению типов КМЧ
Характеристики
Гарантийный срок:
- Гарантийный срок эксплуатации 24 месяца с момента ввода в эксплуатацию (подписания акта), но не более 36 месяцев с момента изготовления.
Срок эксплуатации:
- Полный средний срок службы не менее 15 лет при условии своевременного проведения технического обслуживания.
Показатели надежности (даны без учета характеристик датчиков и исполнительных механизмов)
-
Warning: foreach() argument must be of type array|object, bool given in E:\Rooms\u450664\vega-gaz.ru\www\wp-content\themes\vega-gaz\single-products.php on line 50
Показатели безотказности выполнения основных функций:
- средняя наработка на отказ по функции управления или регулирования не менее 25 000 часов
- средняя наработка на отказ по информационной функции не менее 25 000 часов
- средняя наработка на отказ типа "несрабатывание защиты" не менее 100 000 часов
- средняя наработка на отказ типа "ложное срабатывание защиты" не менее 50 000 часов
Питание САУ ГПА
- Электропитание должно осуществляться по особой группе первой категории электроснабжения:
- основное питание источник электроснабжения переменного тока 220 (+10 %; -15 %) В, с частотой 50±1 Гц
- по каналамрезервное питание источник электроснабжения постоянного тока 220 (+10 %; -15 %) В или 110 (+10 %; -15 %) В (цеховые аккумуляторные батареи).
Потребляемая мощность
- Потребляемая мощность ПТС системы после ремонта с применением КМЧ, без учета потребления датчиков и исполнительных механизмов, от основного и резервного источника питания не более 1000 Вт
- Изоляция электрических цепей относительно корпуса в соответствии с ГОСТ Р 52931-2008, выдерживает при температуре плюс 20 (+5;-5) оС и относительной влажности до 80%, в течение одной минуты действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65Гц
- для цепей 220В – 1,5кВ
- для цепей 24В – 0,5кВ
- Электрическое сопротивление изоляции между электрическими цепями изделий КМЧ и корпусом, а также между электрически несоединенными цепями не менее 20 МОм при температуре воздуха не более плюс 20 (+5;-5)оС и относительной влажности не более 80%.
Быстродействие
- периодичность опроса аналоговых и дискретных сигналов, реализуемых в режимах регулирования не более 0,05 с, для остальных не более 0,1с;
- быстродействие формирования команд управления по быстродействующим каналам защиты и регулирования не более 0,1с, по остальным каналам не более 0,5с;
- время регистрации аварийных ситуаций должно быть не более времени срабатывания аппаратных средств защиты с тем, чтобы выявить первопричину и порядок срабатывания защит;
- общая задержка в передаче информации по каналам технологических защит не должна превышать 0,05 с;
- задержка в передаче управляющих воздействий персонала должна быть не более 0,1с
Входные цепи КМЧ обеспечивают прием, преобразование и представление сигналов:
- термопреобразователей сопротивления и резисторных датчиков по ГОСТ 6651-2009
- термоэлектрических преобразователей по ГОСТ Р 50431
- силы и напряжения постоянного тока по ГОСТ 26.011
- частотных сигналов
- сигналов с широтно-импульсной модуляцией (ШИМ-сигналов)
- двухпозиционных потенциальных сигналов
- сигналов типа “сухой контакт”
Выходные цепи КМЧ ГПА обеспечивают коммутацию следующих сигналов:
- постоянного тока напряжением 220 В током не менее 0,5 А;
- переменного напряжения 220 В частотой 50 Гц током не менее 1 А;
- постоянного напряжения 24 В током не менее 5 А.
Для управления исполнительными механизмами КМЧ обеспечивает выдачу:
- унифицированных сигналов постоянного тока;
- унифицированных сигналов постоянного напряжения;
- ШИМ-сигналов (при необходимости).
Метрологические характеристики:
- Пределы допускаемой основной приведенной к диапазону измерения погрешности преобразования в цифровой код
- по каналам измерения температуры с помощью термопреобразователей сопротивления без учета погрешности датчиков не более ±0,2 %
- по каналам измерения температуры с помощью термоэлектрических преобразователей без учета погрешности датчиков не более ±0,2 %
- по каналам измерения тока и напряжения без учета погрешности датчиков не более ±0,2 %
- Пределы допускаемой основной приведенной погрешности преобразования в цифровой код по каналам измерения частоты вращения без учета погрешности датчиков не более ±0,1 %
- Дополнительная приведенная погрешность преобразования, вызванная изменением температуры окружающей среды от (20 ± 5) °С до любой температуры в пределах рабочего диапазона системы, не превышает половины предела основной приведенной погрешности на каждые 10 °С
- Предел допустимой дополнительной погрешности, вызванной изменениями напряжения питающей сети в пределах 187…242 В, не превышает половины предела основной погрешности.
