Назначение

АСУ Э предназначена для автоматизированного контроля и управления в реальном масштабе времени объектами системы энергоснабжения (электро-, тепло-, водоснабжение
и очистные сооружения).

Объектами системы электроснабжения являются: распределительные устройства 10(6) кВ, кабельные линии электропередач напряжением 10(6), 0,4 кВ, комплектные трансформаторные подстанции 10(6)/0,4 кВ, аварийные дизельные электростанции, системы постоянного тока 220 В, 110 В и 24 В, системы гарантированного питания 0,4 кВ, инверторы АБП, АБ, главные распределительные щиты и силовые щиты 0,4 кВ ответственных потребителей (НКУ, ОЩСУ, АЩСУ и т. д.).

Объектами системы теплоснабжения являются: системы отопления, системы вентиляции, системы горячего водоснабжения, системы обогрева сетевой водой, технологические установки.

Объектами системы водоснабжения являются: насосная станция противопожарного водоснабжения, насосная станция хозяйственно-питьевого водоснабжения, артезианские скважины, резервуары противопожарного запаса воды, водоочистные сооружения.

Объектами системы водоотведения являются: канализационные насосные станции и насосные станции очищенных стоков.

АСУ Э обеспечивает выполнение следующих основных функций:

1. сбор и обработка данных о параметрах технологических процессов энергообеспечения, оперативном состоянии и режимах работы оборудования, наработке/ресурсе и диагностике энергооборудования, учёт энергопотребления;

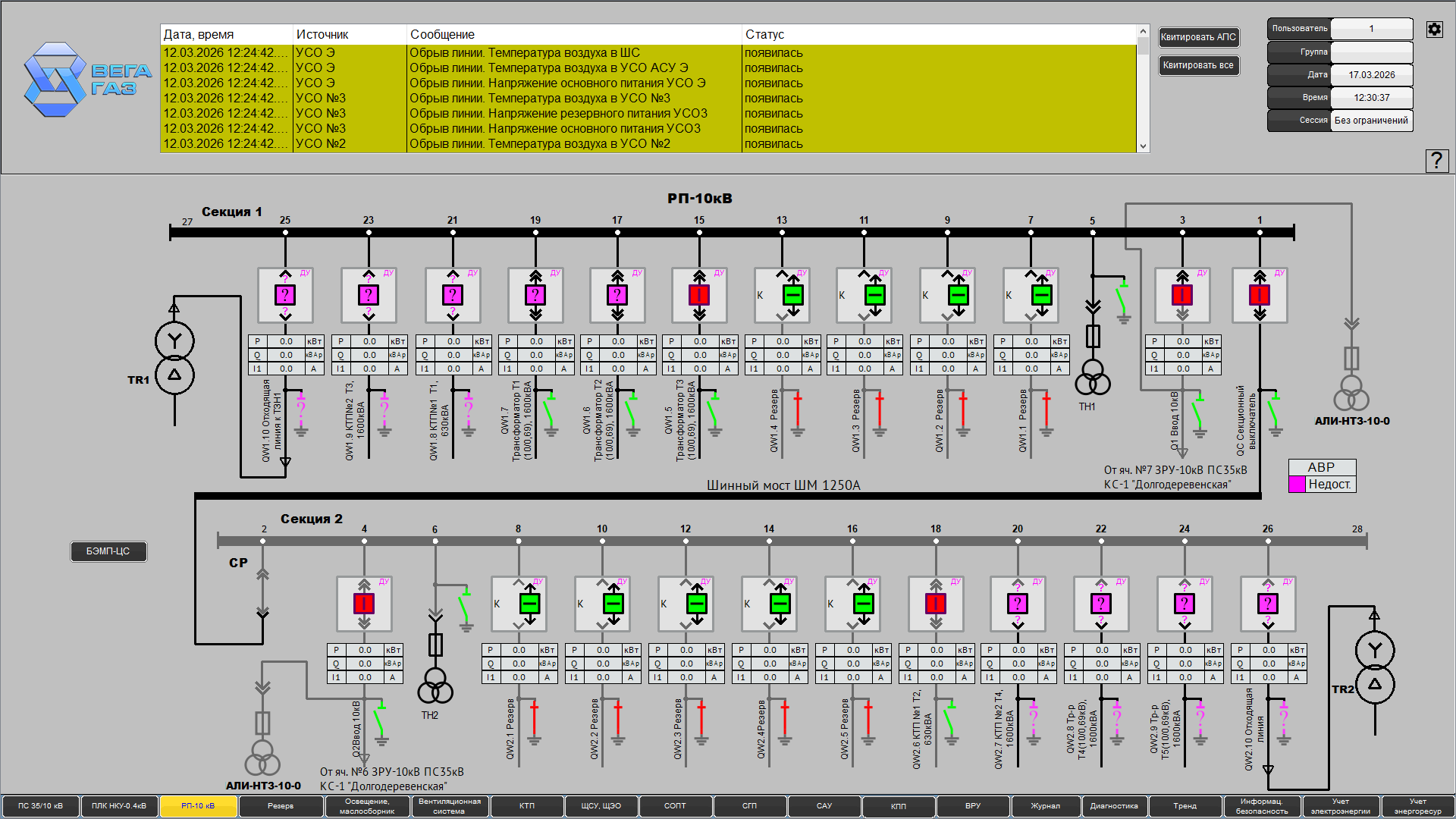

2. отображение на средствах индикации мнемосхем систем энергоснабжения, состояния энергооборудования, технологических параметров, сигнализация, формирование отчётных форм (документов) по учёту энергоресурсов;
3. управление режимами работы и оборудованием систем электроснабжения, тепло-, водоснабжения и водоотведения;
4. архивирование нормального режима энергоснабжения и аварийных процессов, а также величин аналоговых технологических параметров энергообеспечения в объёме достаточном для анализа аварийной ситуации и др.;
5. ведение во всех устройствах нижнего и верхнего уровней единого времени, привязанного к астрономическому (системы GPS/ГЛОНАСС);
6. информационное взаимодействие с вышестоящими и смежными системами;
7. расчёт баланса энергопотребления для всех видов энергоресурсов;
8. своевременное предоставление оперативному персоналу достоверной информации о ходе технологического процесса, состояния оборудования и средств управления;
9. повышение оперативного, координированного управления группами взаимосвязанных производственных и технологических процессов системы энергоснабжения объекта;
10. своевременное обнаружение и ликвидация отклонений от нормального режима работы энергетического оборудования, аварийных и послеаварийных режимов в энергоснабжении;
11. снижение непроизводительных расходов и потерь ТЭР и ВЭР;
12. улучшение условий труда эксплуатационного персонала;
13. предоставления персоналу информации для анализа, оптимизации и планирования работы оборудования и его ремонта.

• Российское происхождение системы подтверждено включением в реестры Минпромторга России;
• Высокий уровень обеспечения информационной безопасности технологического объекта;
• Высокая эксплуатационная надёжность;
• Возможность выполнения полного комплекса работ: от проектирования до ввода в промышленную эксплуатацию, а также техническое сопровождение и подготовка эксплуатационного персонала.

АСУ Э изготавливается в двух основных исполнениях:

• на базе иностранных ПЛК производства Siemens, GE Fanuc (GE IP), Allen Bradley, а также SCADA-систем WinCC, InTouch, RSLogix 5000;
• на базе ПЛК Regul серии R500 производства ООО «Реглаб», а также SCADA-системы «Альфа платформа» производства АО «Атомик Софт».

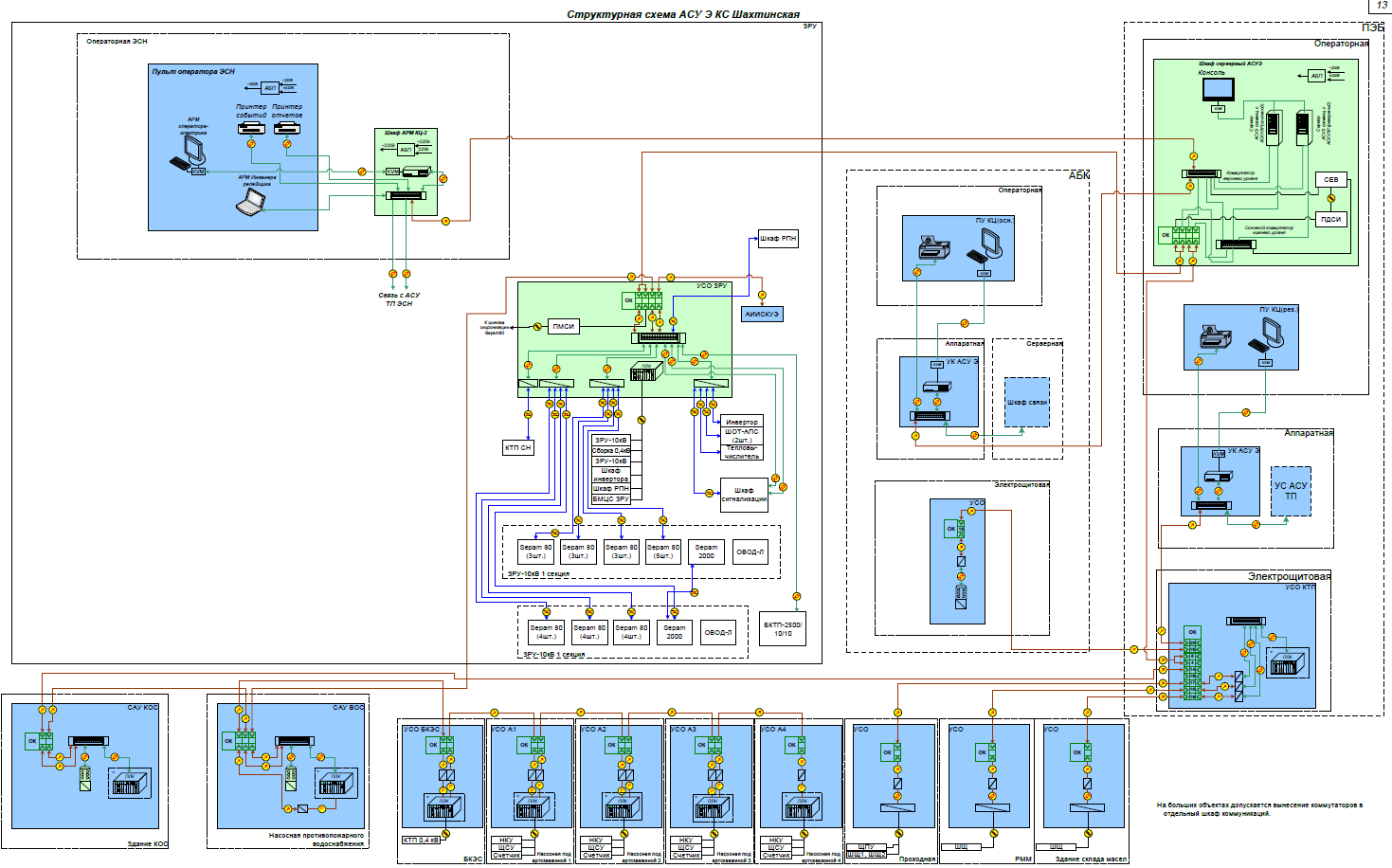

В общем случае АСУ Э представляет собой двухуровневую систему, включающую верхний и нижний уровень управления.

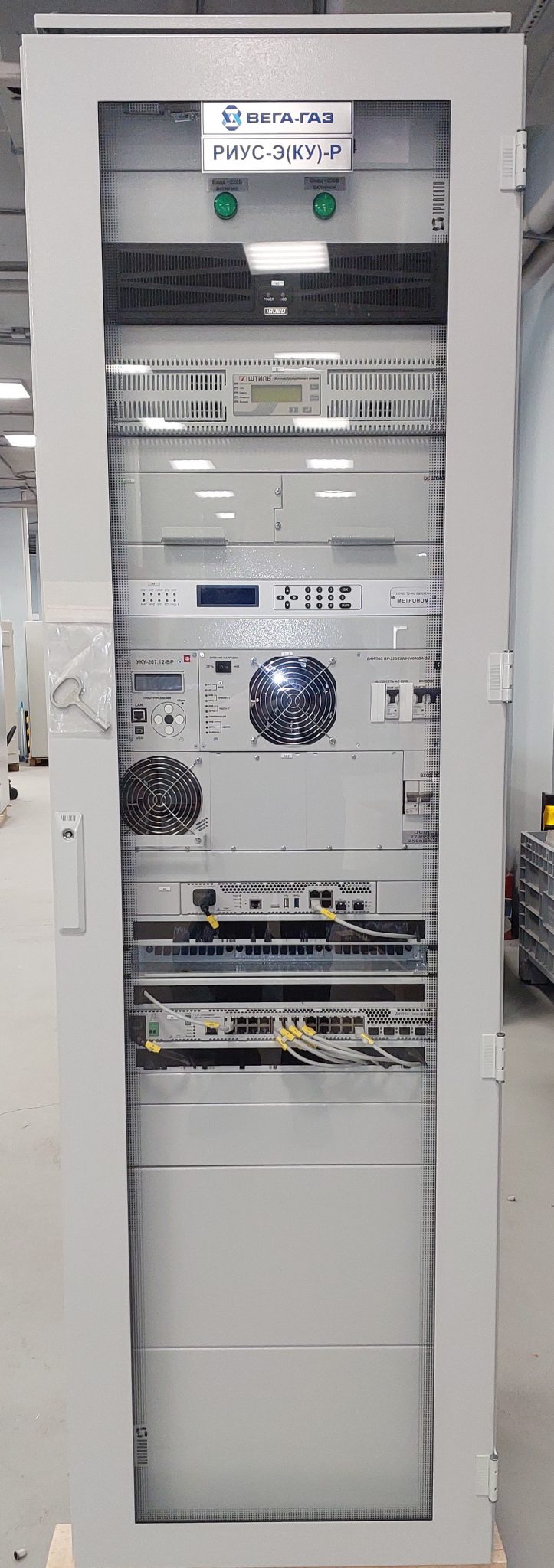

На верхнем уровне АСУ Э выполняются функции оперативного контроля текущих параметров, состояния, режимов работы объектов автоматизации, дистанционное управление оборудованием, включая передачу уставок защит. Верхний уровень АСУ Э включает серверное оборудование, автоматизированное рабочее место энергоснаб-жения (АРМ Э), АРМ инженера-релейщика, коммуникационное оборудование, систему единого времени (сервер точного времени, приёмник GPS/Глонасс, антенна), принтеры отчётов и событий.
На нижнем уровне выполняются функции сбора информации с объектов автоматизации, обработки данных, а также управления по заложенным алгоритмам и командам верхнего уровня.

Нижний уровень АСУ Э состоит из систем автоматического управления — совокупности оборудования, обеспечивающего подключение УСО, отдельных САУ и прочего оборудования по цифровым каналам и физическим линиям связи, обработку полученных данных, выдачу управляющих воздействий в соответствии с заложенными алгоритмами и передачу данных на верхний уровень.

Нижний уровень также состоит из устройств сопряжения с объектом (УСО) — устройств сбора информации по цифровым каналам и физическим линиям связи с возможностью управления по командам САУ.

Состав и конструктивное исполнение АСУ Э определяется на этапе проектирования по согласованию с Заказчиком.
