АСУ ТП горно-обогатительного комбината (АСУ ТП ГОК)

Автоматизированная система управления технологическими процессами
горно-обогатительного комбината (АСУ ТП ГОК)

Назначение

АСУ ТП ГОК предназначена для автоматизированного сбора и управления технологическими процессами в соответствии с технологическим регламентом горно-обогатительного комбината и обеспечивает, в том числе:

контроль технологических параметров объектов автоматизации;
сбор, формирование, передачу и визуальное представление данных с объектов автоматизации;
выдачу управляющих воздействий на исполнительные механизмы в автоматическом и ручном режимах;
регулирование (стабилизацию) заданных режимов технологических процессов;
автоматическое определение аварийных и предаварийных ситуаций;
выдачу управляющих воздействий на исполнительные механизмы для перевода технологического оборудования в безопасное состояние;
автоматическую диагностику неисправности технических средств;
автоматическое предупреждение об аварийных и предаварийных ситуациях;
автоматическую защиту оборудования от перевода технологических процессов в критическое состояние (аварийное и предаварийное), включая ошибочные действия эксплуатационного персонала;
обеспечение оперативного предоставления достоверной информации для принятия управленческих решений в части управления технологическим процессом и обеспечения безопасности;
регистрацию действий персонала и отображение в едином интерфейсе состояния технологических процессов;
анализ технологических и аварийных событий с указанием первопричин возникновения;
формирование различных форм отчётности.

Реализуемые функции

АСУ ТП ГОК обеспечивает выполнение следующих основных функций:

объединение нескольких независимых подсистем управления в единую управляющую систему с общими функциями управления всех объединённых подсистем;
централизованная синхронизация времени для всех узлов (АРМов, контроллеров), в том числе с возможностью подключения спутникового GLONASS/GPS тайм-сервера;
ручное управление оборудованием по месту на нулевом уровне АСУ ТП ГОК;
дистанционное управление оборудованием на втором уровне АСУ ТП ГОК (АРМ оператора) и локальное управление на первом уровне АСУ ТП ГОК (с операторской панели);
автоматическое управление технологическим процессом объекта автоматизации;
противоаварийные, технологические защиты и блокировки;
безопасность технологических процессов на технологическом оборудовании объектов автоматизации;
измерение параметров (контроль) технологических процессов;
автоматический сбор и обработку информации о состоянии объекта автоматизации;

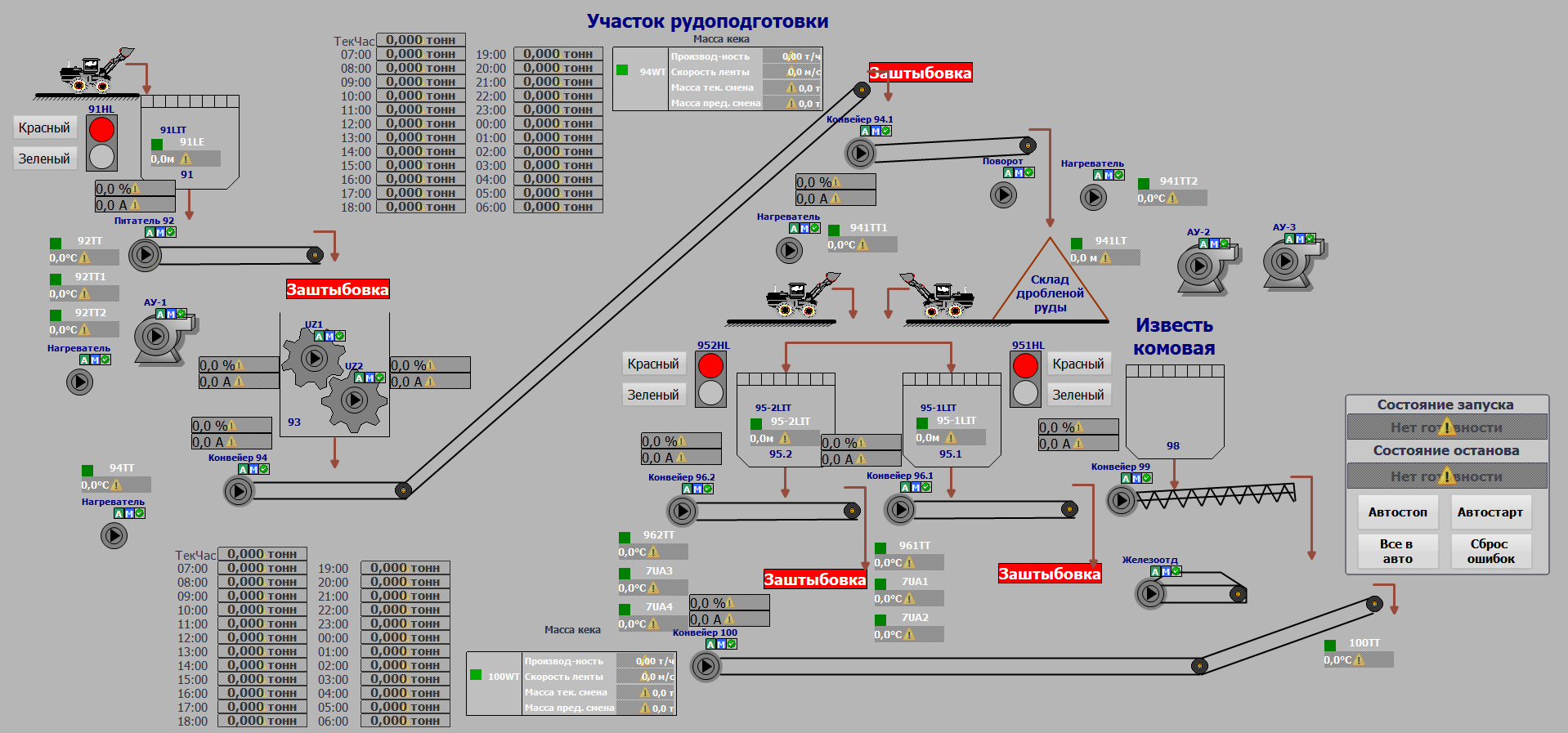

автоматическая регистрация и отображение информации о технологическом процессе и состоянии оборудования объекта автоматизации в виде мнемосхем процесса, трендов, таблиц;
автоматическая проверка значений сигналов на диапазон допустимых изменений, усреднение аналоговых сигналов, приведение значений сигналов к реальным физическим единицам в соответствии с системой единиц СИ, влияющих на безопасность функционирования технологического оборудования объектов автоматизации АСУ ТП ГОК.
автоматическая оценка достоверности информации, формирование и выдача предупредительных сигналов на второй уровень АСУ ТП ГОК. Критерии оценки достоверности информации должны быть установлены на этапе разработки проектной документации и подтверждены расчётами;
автоматическое распознавание и сигнализация аварийных ситуаций, отклонений параметров процесса, отказов технологического оборудования с фиксацией времени на первом уровне АСУ ТП ГОК;
автоматическая регистрация и отображение информации о событиях в АСУ ТП ГОК и действий оператора;
формирование отчётной документации автоматически и по запросу пользователя;
автоматический обмен информацией со смежными системами;
предупредительная и аварийная сигнализация при возникновении заданных условий.

Преимущества

Российское происхождение системы подтверждено включением в реестры Минпромторга России;
Высокий уровень обеспечения информационной безопасности технологического объекта;
Высокая эксплуатационная надёжность;
Возможность выполнения полного комплекса работ: от проектирования до ввода в промышленную эксплуатацию, а также техническое сопровождение и подготовка эксплуатационного персонала.

Применение

АСУ ТП ГОК имеет функционально и территориально распределённую структуру построения ПТК. Система имеет трёх уровневую структуру.

Нулевой уровень. Уровень получения первичными преобразователями информации о протекании технологических процессов, состоянии оборудования и управления процессами и оборудованием посредством исполнительных механизмов АСУ ТП ГОК. Включает: полевой КИПиА, исполнительные механизмы.

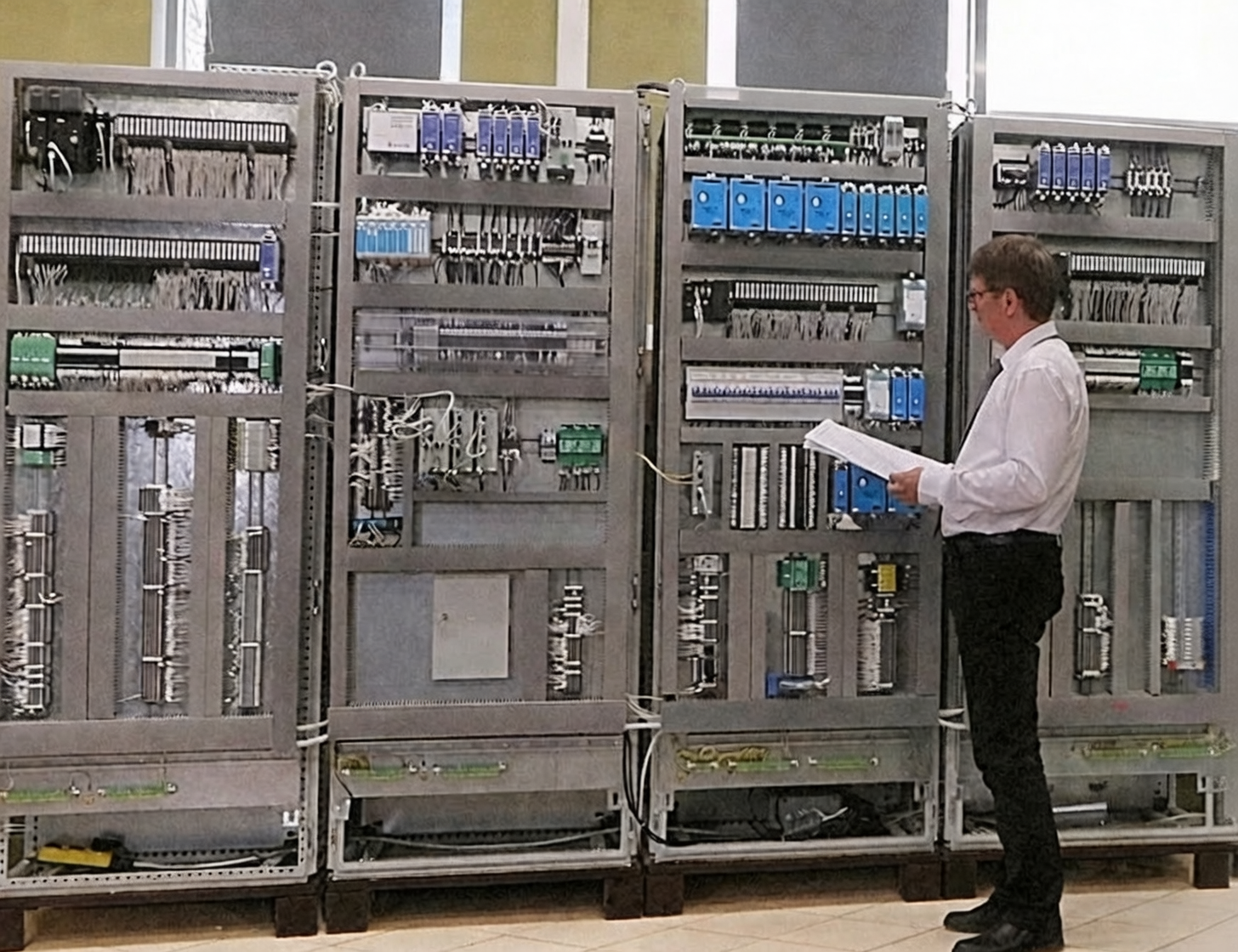

Первый уровень. Уровень сбора информации с нулевого уровня, выдачи управляющих воздействий на исполнительные механизмы и передачи/приёма данных на второй уровень, визуализации информации по месту для обеспечения локального управления объектами автоматизации. Включает: шкафы управления, комму-тационное оборудование, комплект-ные системы автоматики и т. д.
Второй уровень. Уровень хранения информации об объекте автоматизации и управления Системой в целом, обеспечение возможности дальнейшей передачи данных по технологии OPC UA на уровень управления предприятием, а также доступа к технологической информации для диспетчерских служб, главных специалистов, ИТР и административно-управленческого персонала месторождения. Включает: АРМы персонала, сетевое оборудование, рабочие станции и серверы БД и т. д.

Состав, конструктивное исполнение АСУ ТП ГОК и тип применяемых ПТС определяется на этапе проектирования по согласованию с Заказчиком.
