АИИС КУЭ

Автоматизированная информационно-измерительная система коммерческого учёта электроэнергии (АИИС КУЭ)

Назначение

АИИС КУЭ предназначена для централизованного учёта используемой на технологических объектах электроэнергии в объёме необходимом для проведения финансовых расчётов между хозяйствующими субъектами на границе балансовой принадлежности сетей. АИИС КУЭ имеет возможность интеграции в единую многоуровневую систему следующего по значимости уровня.

Реализуемые функции

АИИС КУЭ обеспечивает выполнение следующих основных функций:

периодический и/или по запросу сбор результатов измерений;
периодический и/или по запросу сбор данных о состоянии средств измерений;
коррекция и синхронизация часов компонентов АИИС КУЭ;
хранение полученных данных об измеренных величинах с настраиваемой глубиной хранения;
резервирование баз данных автоматическое и/или по запросу;
создание и редактирование структуры объекта учёта и пользовательских расчётных схем;

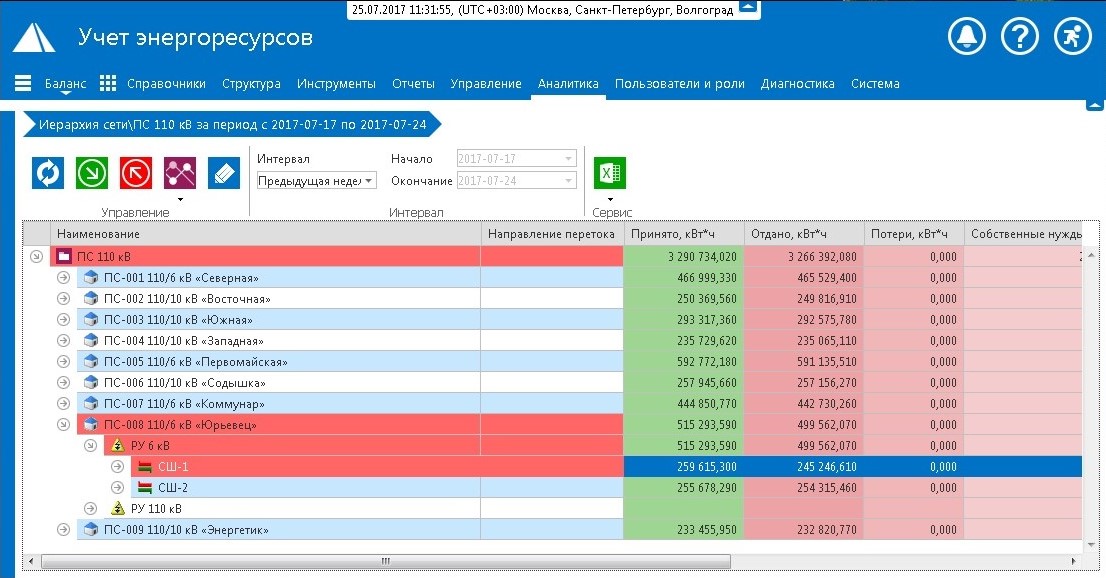

предоставление пользователям информации о параметрах объекта учёта в виде мнемосхем, таблиц, графиков, журналов событий и отчётов;
автоматизированная и/или по запросу подготовка и/или отправка данных в различных форматах внешним организациям (пользователям информации);
приём данных в различных форматах от внешних организаций (поставщиков информации);
конфигурирование и настройка параметров АИИС КУЭ;
диагностика и мониторинг функционирования всех компонентов АИИС КУЭ и программного обеспечения.

Преимущества

Российское происхождение системы подтверждено включением в реестры Минпромторга России;
Высокий уровень обеспечения информационной безопасности технологического объекта;
Высокая эксплуатационная надёжность;
Возможность выполнения полного комплекса работ: от проектирования до ввода в промышленную эксплуатацию, а также техническое сопровождение и подготовка эксплуатационного персонала.

Применение

АИИС КУЭ изготавливается в двух основных исполнениях:

на базе иностранных ПЛК производства Siemens, GE Fanuc (GE IP), Allen Bradley, а также SCADA-систем WinCC, InTouch, RSLogix 5000;
на базе ПЛК Regul серии R500 про-изводства ООО «Реглаб», а также SCADA-системы «Альфа платформа» производства АО «Атомик Софт».

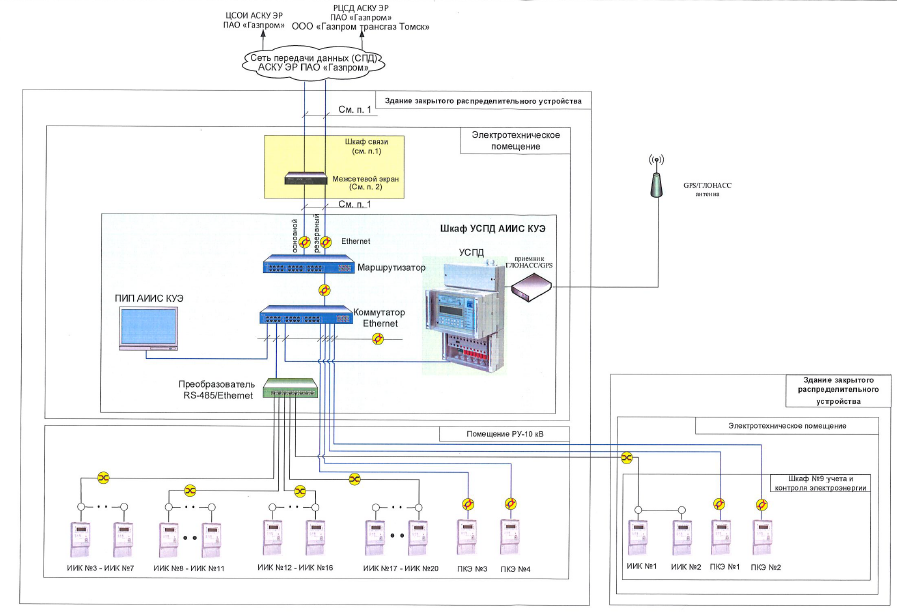

АИИС КУЭ в общем случае представляет собой иерархическую масштабируемую информационно-измерительную трёхуровневую структуру с распределённым верхним уровнем.

Первый (нижний) уровень – информационно-измерительные комплексы (ИИК), обеспечивающие автоматическое измерение физических величин и преобразование их в информационные каналы. В состав ИИК входят: измерительные трансформаторы тока (ТТ) и напряжения (ТН), счётчики электрической энергии.

Второй уровень — информационно-вычислительные комплексы энергоустановки (ИВКЭ). Они обеспечивают сбор данных с уровня ИИК, частичное хранение и передачу данных на уровень информационно-вычислительного комплекса (ИВК).

В состав ИВКЭ входят: устройства сбора и передачи данных (УСПД) или промконтроллеры (компьютеры в промышленном исполнении), каналообразующая аппаратура приёма и передачи данных. При отсутствии уровня ИВКЭ в структуре или частях распределённой структуры АИИС КУЭ его функции выполняет уровень ИВК.

Третий уровень — информационно-вычислительный комплекс (ИВК). Он обеспечивает автоматизированный сбор, обработку и хранение результатов измерений, полученных с уровня ИВКЭ или ИИК, автоматическую диагностику состояния средств измерений, подготовку и рассылку отчётов в различных форматах. В состав ИВК входят: сервер, набор программных компонентов, автоматизированные рабочие места (АРМ) пользователей: программно-технические средства для администрирования, диагностики компонентов АИИС КУЭ, отображения полученных данных, составления отчётной документации, каналообразующая аппаратура приёма-передачи данных, компоненты управления системой обеспечения единого времени (СОЕВ).

Состав и конструктивное исполнение АИИС КУЭ определяется на этапе проектирования по согласованию с Заказчиком.
